System parkowania Ultradźwiękowy czujnik parkowania
Wprowadzenie

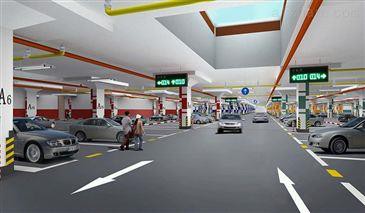

Ultradźwiękowy czujnik parkowania z systemem prowadzenia pojazdu, wykorzystujący zasadę działania czujnika ultradźwiękowego do wykrywania, czy miejsce parkingowe jest zajęte, oraz za pomocą wskaźnika LED, aby odróżnić jego status (CZERWONY jest zajęty, GREEN jest dostępny), co może pomóc kierowcy w szybkim znalezieniu miejsca i poprawić poziom zarządzania parkingiem. W tym samym czasie wysłać status do górnego kontrolera.
Obrazek
Parametr
Operacyjny | DC18V ~ 30V, Poleć : | Zasada działania | Wykrywanie ultradźwiękowe |
Napięcie | 24V | ||
Typowy | Czerwone światło : 65mA | Porozumiewanie się | RS-485 |
obecny | Zielone światło : 56mA | Tryb | |
Wymiar | 130 * 130 * 80 mm | Kodowanie adresu | 00 ~ 31, Przez 5 zworek |
adresowanie | |||
Wykrywanie | 290 cm , przez 2 swetry | Operacyjny | -20 ~ + 50 ℃ |
Zasięg | oprawa | Temperatura | |
ESD | 12KV | Test pociągu impulsów | ± 4KV |
Tabela 2
Wskaźnik stanu pracy
Wskaźnik stanu pracy (czerwony): światło włączone oznacza komunikację i wykryte obiekty
Ustawienie zworek S1
Instrukcja ustawienia zwory S1 :
Od prawej do lewej, (LH) 【1,2,3,4,5,6,7】, Niższa liczba 5 (1-5) to ustawienie adresu, wyższa liczba 2 (6-7) to adres wysokości instalacji, zworka w środkach 1, bez zworki 0.
Ustawienie adresu : Niższy numer 5 (5,4,3,2,1) Odpowiednio reprezentuj adres binarny 16,8,4,2,1. Różna liczba kombinacji linii skoku, takich jak adres parkingu 3, musisz skoczyć w 1 i 2.
Odległość detekcji: Sen 1 0 | Dodaj detektor : Dodaj ( 4 -> 0 ) | |||
Sen10 | Wysokość montażu | Pozioma odległość od parkingu | Addr | Addr |
( Y ) | linia ( X ) | |||
0 0 | 180 cm - 210 cm | bezpośrednio nad linią parkingową | 0 0 0 0 0 | 00 |
0 1 | 230 CM - 250 CM | bezpośrednio nad linią parkingową | 0 0 0 0 1 | 01 |
1 0 | 250 CM - 270 CM | bezpośrednio nad linią parkingową | ...... | ... |
1 1 | 270 CM - 290 CM | bezpośrednio nad linią parkingową | 1 1 1 1 1 | 31 |
Tabela 3
Uwaga:
1, Gdy ultradźwiękowy czujnik parkowania prowadzącego parkowanie ustawia zworkę, należy wielokrotnie pchać i wyciągać kilka razy, aby usunąć warstwę tlenku, aby zapewnić dobry kontakt.
2, Sugerowana wysokość montażu wynosi Y: 2,4 m-3 m, Zainstalowany bezpośrednio nad linią parkingową, w celu zapewnienia niezawodnego wykrywania.
Instrukcja Block Terminal
Instrukcje dotyczące połączenia systemu
1. Urządzenie pod jednym RCM, najlepiej podłączone w trybie bus, adresowanie detektora przez pięć mostków, jedna magistrala komunikacyjna może pozwolić sobie na najwyżej 32 detektory.
2. Detektory w jednym RCM otrzymują prąd stały z RCM. Biorąc pod uwagę straty w linii technologicznej, detektor wykorzystuje szeroką gamę konstrukcji zasilaczy.
3. Aby upewnić się, że urządzenie końcowe działa prawidłowo, zaleca się użycie zasilacza 24 V DC. Regionalna skrzynka sterowania dostarcza moc równą zużyciu energii 150% - 200% całego wyposażenia zasilającego, aby zapewnić niezawodny rozruch i pracę przez długi czas.
Demonstracja Instal l
